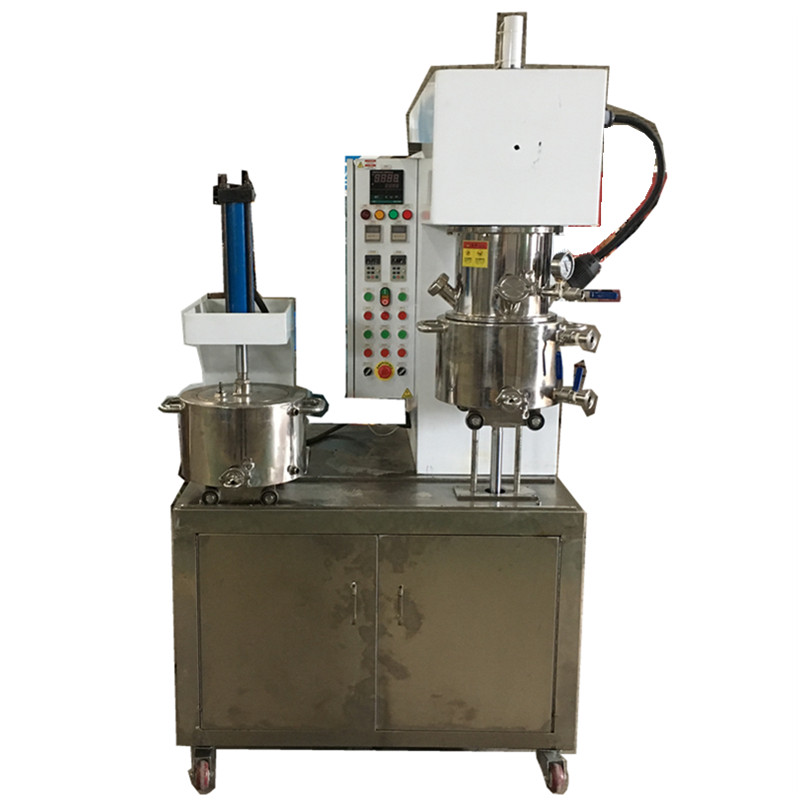

實驗型行星攪拌機
- 產品描述
- 產品參數
- 產品視頻
行星攪拌機是一種新型快速無死點混合攪拌設備，它具有特別、新穎的攪拌形式，釜內有兩根或三根多層漿葉式攪拌器和1~2個自動刮底刮壁刀，攪拌器在繞釜體軸線公轉的同時，又以不同的轉速繞自身軸線自轉，使物料在釜體內作復雜的運動，受到強烈的剪切和搓合。設備內的刮壁刀繞釜體軸線轉動，將粘在壁上之物料刮下參于混合，使其效果更為理想。傳統的行星攪拌機主要是由兩根攪拌槳帶刮底的低速攪拌槳、加上一把刮壁刀以及測溫裝置組成，根據不同的需求，也可以加入高速分散槳葉或乳化器等，也就變成行星動力混合機設備，所以也可以說行星攪拌機是動力混合機的前身。
行星攪拌機缸體（桶體）內壁為大型立車精加工，再經大型拋光機自動拋光，確保行星架上的活動刮刀在旋轉時，把缸體內壁上的物料刮掉；該機特別適合膏體、高黏度、高密度的物料溶解、混合、混煉、聚合等。
桶體采用特別密封結構，可進行加壓及抽真空，具有良好的排氣除泡效果。缸體夾套可根據用戶需要進行加熱、冷卻。出料方式為壓料式，設備缸蓋可液壓升降，缸體可自由移動，操作十分方便。而且攪拌槳及刮底刮壁刀可隨橫梁上升而脫離缸體，便于清潔。您可以提出您所需要的處理量、設備形式、規格要求或您需要加工的物料的性質，碩宸的銷售工程師會提供讓您滿意的方案。
行星攪拌機亦稱為：真空攪拌機、行星機、硅膠攪拌設備。
行星攪拌機（碩宸品牌）的構造及組成：
1. 主要配套組成部分：
行星攪拌機主機1臺（攪拌機），液壓出料機1臺（選配，大容量的不配），料缸2個，高粘度齒輪出料泵1臺（選配），真空泵1臺（選配），控制電柜2個（攪拌機與壓料機獨立控制），液壓站2臺。
2. 產品結構：
1) 龍門式、單臂式。
2) 缸蓋及動力系統：主要為動力部分，1臺三相異步電動機，1臺減速機，機架及行星運動的傳動齒輪組件，密封裝置，測溫探頭，視燈，視窗，抽真管口，觀察口，真空壓力表。
3) 缸體：接觸物料部分為不銹鋼材料焊接經機加工而成，底部一個帶柱塞出料口，4個腳輪，定位導軌，缸體外設固定鎖扣裝置。
4) 底座：焊接結構。
5) 攪拌系統：2~3根帶刮底攪拌槳葉，攪拌槳葉形式一般有：多層折葉式、麻花式、框式三種。有一把刮邊的刮刀。
6) 液壓升降系統：油缸、油泵、電動機、壓力表、電磁閥、截流閥、管件、油路控制系統組成。
7) 電氣控制操作系統：整臺設備各機構運行操作控制，操作形式可選按鈕或觸摸屏操作兩種。
8) 真空系統：經真空緩沖罐與管道，接真空泵組；可起到脫水、消泡、去味等作用。
9) 出料方式：選配液壓出料機從頂上壓出或用高粘度齒輪泵從底部出料口抽出，泵可用作物料回流循環。
10) 其它系統：根據不同物料工藝需要還可加裝冷凝裝置或其它裝置。
行星攪拌機 應用行業及適用范圍：
本設備廣泛應用于化工、輕工、食品、建材、油脂、化妝品、等行業的的固－液相、液－液相物料溶解、混合、混煉、聚合、攪拌、搓合等工藝生產，使用粘度范圍10,000～1,000,000CP左右（粘度的國際單位是帕斯卡·秒Pa·s和毫帕mPa·s，還有一個單位叫泊P和厘泊cP.；1cP=1mPa·s 100cP=1P 1000mPa·s=1Pa·s）。具體的產品如下列明細分類：
1. 能源：各種電池漿料、膏料（鋰電池、鎳鉻電池、鎳氫電池、燃料電池、動力電池等）；
2. 電子電器：焊錫膏、陶瓷漿料、磁性材料、硅膠油墨、電子膠粘劑、pvc塑膠、電子電器件灌封膠、電子硅膠、灌封膠、貼片紅膠、導熱硅脂、燈具密封膠、熱熔膠、各種貴金屬粉體、MS密封膠、有機硅膠、印花膠漿、建筑結構膠、干掛膠、云石膠、AB雙組份密封膠、汽車密封膠、潤滑油脂、油墨、色漿等高粘稠物料、漿體、膏狀及糊狀物料等產品；
3. 化學品：各種密封膠、膠粘劑、硅酮密封膠、聚硫密封膠、聚氨酯密封膠、玻璃膠、防水密封膠、結構密封膠、厭氧膠、石材膠、模具膠等、合成樹脂橡膠、油墨、膩?zhàn)?、研磨膏、蠟制品、合成橡膠、合成樹脂；
4. 醫藥品：各種軟藥膏、高分子凝膠（小兒退熱貼、冰貼、眼貼）、牙齒品；
5. 化妝品、日化品：潤膚霜、口紅、唇膏、乳液、凝膠、面膜、睫毛膏、粉底、指甲油、牙膏、香皂。
6. 食品：各種糊狀、膏狀類的混合、調味料、果醬、巧克力漿。
| 型號 | 標稱容積 L | 攪拌功率 kw | 公轉轉速r/min | 自轉轉速r/min | 料缸加熱冷卻形式 | 真空度MPa | 備注 |
|---|---|---|---|---|---|---|---|
|
XJB-5L |
5L |
1．5 |
0-50 |
0-90 |
帶夾套 |
-0.098 |
本表數據供參考，實際數據按具體工藝要求粘度等進行設計；非標定制，專業制作。 |
|
XJB-10L |
10L |
3 |
0-50 |
0-85 |
帶夾套 |
-0.098 |
|
|
XJB-20L |
20L |
4 |
0-50 |
0-85 |
帶夾套 |
-0.098 |
|
|
XJB-50L |
50L |
7.5 |
0-39 |
0-85 |
帶夾套 |
-0.098 |
|
|
XJB-100L |
100L |
15 |
0-39 |
0-85 |
帶夾套 |
-0.098 |
|
|
XJB-200L |
200L |
18.5 |
0-30 |
0-60 |
帶夾套 |
-0.098 |
|
|
XJB-300L |
300L |
22 |
0-30 |
0-60 |
帶夾套 |
-0.098 |
|
|
XJB-500L |
500L |
30 |
0-30 |
0-48 |
帶夾套 |
-0.098 |
|
|
XJB-1000L |
1000L |
37 |
0-23 |
0-48 |
帶夾套 |
-0.098 |
|
|
XJB-1500L |
1500L |
45 |
0-23 |
0-40 |
帶夾套 |
-0.098 |
|
|
XJB-2000L |
2000L |
55 |
0-23 |
0-40 |
帶夾套 |
-0.098 |
