行星攪拌機

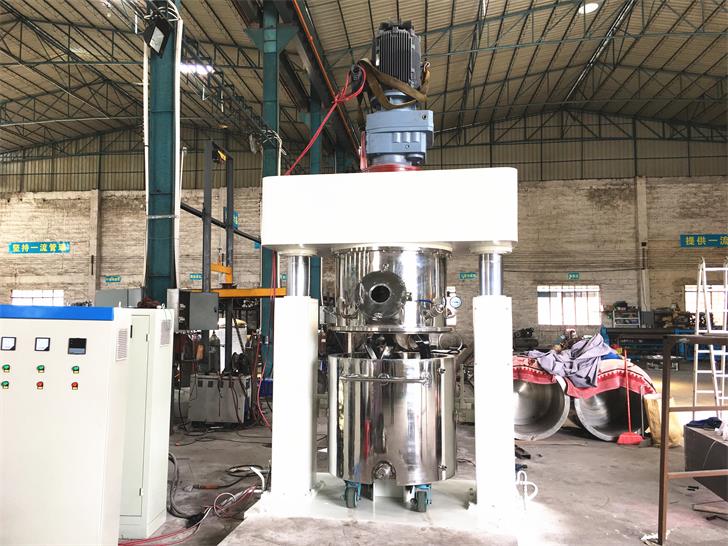

行星攪拌機簡述與工作原理:
行星攪拌機是一種新型快速無死點混合攪拌設備,它具有特別、新穎的攪拌形式,釜內有兩根或三根多層漿葉式攪拌器和1~2個自動刮底刮壁刀,攪拌器在繞釜體軸線公轉的同時,又以不同的轉速繞自身軸線自轉,使物料在釜體內作復雜的運動,受到強烈的剪切和搓合。設備內的刮壁刀繞釜體軸線轉動,將粘在壁上之物料刮下參于混合,使其效果更為理想。傳統的行星攪拌機主要是由兩根攪拌槳帶刮底的低速攪拌槳、加上一把刮壁刀以及測溫裝置組成,根據不同的需求,也可以加入高速分散槳葉或乳化器等,也就變成行星動力混合機設備,所以也可以說行星攪拌機是動力混合機的前身。
行星攪拌機缸體(桶體)內壁為大型立車精加工,再經大型拋光機自動拋光,確保行星架上的活動刮刀在旋轉時,把缸體內壁上的物料完全刮掉;該機特別適合膏體、高黏度、高密度的物料溶解、混合、混煉、聚合等。
桶體采用特殊密封結構,可進行加壓及抽真空,具有良好的排氣除泡效果。缸體夾套可根據用戶需要進行加熱、冷卻。出料方式為壓料式,設備缸蓋可液壓升降,缸體可自由移動,操作十分方便。而且攪拌槳及刮底刮壁刀可隨橫梁上升而完全脫離缸體,便于清潔。您可以提出您所需要的處理量、設備形式、規格要求或您需要加工的物料的性質,碩宸的銷售工程師會(huì )提供讓您滿意的方案。
行星攪拌機亦稱為:真空攪拌機、行星機、硅膠攪拌設備。
- 產品描述
- 產品參數
- 產品視頻
1、主要配套組成部分:
行星攪拌機主機1臺(攪拌機),液壓出料機1臺(選配,大容量的不配),料缸2個,高粘度齒輪出料泵1臺(選配),真空泵1臺(選配),控制電柜2個(攪拌機與壓料機獨立控制),液壓站2臺。
2、產品結構:
1) 龍門式、單臂式。
2) 缸蓋及動力系統:主要為動力部分,1臺三相異步電動機,1臺減速機,機架及行星運動的傳動齒輪組件,密封裝置,測溫探頭,視燈,視窗,抽真管口,觀察口,真空壓力表。
3) 缸體:接觸物料部分為不銹鋼材料焊接經機加工而成,底部一個帶柱塞出料口,4個腳輪,定位導軌,缸體外設固定鎖扣裝置。
4) 底座:焊接結構。
5) 攪拌系統:2~3根帶刮底攪拌槳葉,攪拌槳葉形式一般有:多層折葉式、麻花式、框式三種。有一把刮邊的刮刀。
6) 液壓升降系統:油缸、油泵、電動機、壓力表、電磁閥、截流閥、管件、油路控制系統組成。
7) 電氣控制操作系統:整臺設備各機構運行操作控制,操作形式可選按鈕或觸摸屏操作兩種。
8) 真空系統:經真空緩沖罐與管道,接真空泵組;可起到脫水、消泡、去味等作用。
9) 出料方式:選配液壓出料機從頂上壓出或用高粘度齒輪泵從底部出料口抽出,泵可用作物料回流循環。
10) 其它系統:根據不同物料工藝需要還可加裝冷凝裝置或其它裝置。
行星攪拌機應用行業及適用范圍:
本設備廣泛應用于化工、輕工、食品、建材、油脂、化妝品、等行業的的固-液相、液-液相物料溶解、混合、混煉、聚合、攪拌、搓合等工藝生產,使用粘度范圍10,000~1,000,000CP左右(粘度的國際單位是帕斯卡·秒Pa·s和毫帕mPa·s,還有一個單位叫泊P和厘泊cP.;1cP=1mPa·s 100cP=1P 1000mPa·s=1Pa·s)。具體的產品如下列明細分類:
1、能源:各種電池漿料、膏料(鋰電池、鎳鉻電池、鎳氫電池、燃料電池、動力電池等);
2、電子電器:焊錫膏、陶瓷漿料、磁性材料、硅膠油墨、電子膠粘劑、pvc塑膠、電子電器件灌封膠、電子硅膠、灌封膠、貼片紅膠、導熱硅脂、燈具密封膠、熱熔膠、各種貴金屬粉體、MS密封膠、有機硅膠、印花膠漿、建筑結構膠、干掛膠、云石膠、AB雙組份密封膠、汽車密封膠、潤滑油脂、油墨、色漿等高粘稠物料、漿體、膏狀及糊狀物料等產品;
3、化學品:各種密封膠、膠粘劑、硅酮密封膠、聚硫密封膠、聚氨酯密封膠、玻璃膠、防水密封膠、結構密封膠、厭氧膠、石材膠、模具膠等、合成樹脂橡膠、油墨、膩子、研磨膏、蠟制品、合成橡膠、合成樹脂;
4、醫藥品:各種軟藥膏、高分子凝膠(小兒退熱貼、冰貼、眼貼)、牙齒品;
5、化妝品、日化品:潤膚霜、口紅、唇膏、乳液、凝膠、面膜、睫毛膏、粉底、指甲油、牙膏、香皂。
6、食品:各種糊狀、膏狀類的混合、調味料、果醬、巧克力漿。
型 號 | 標稱容積 L | 攪拌功率 kw | 公轉轉速 r/min | 自轉轉速 r/min | 料缸加熱冷卻形式 | 真空度 MPa | 備注 |
---|---|---|---|---|---|---|---|
XJB-5L |
5L |
1.5 |
0-50 |
0-90 |
帶夾套 |
-0.098 |
本表數據供參考,實際數據按具體工藝要求和物料粘度等進行設計;非標定制,專業制作。 |
XJB-10L |
10L |
3 |
0-50 |
0-85 |
帶夾套 |
-0.098 |
|
XJB-20L |
20L |
4 |
0-50 |
0-85 |
帶夾套 |
-0.098 |
|
XJB-50L |
50L |
7.5 |
0-39 |
0-85 |
帶夾套 |
-0.098 |
|
XJB-100L |
100L |
15 |
0-39 |
0-85 |
帶夾套 |
-0.098 |
|
XJB-200L |
200L |
18.5 |
0-30 |
0-60 |
帶夾套 |
-0.098 |
|
XJB-300L |
300L |
22 |
0-30 |
0-60 |
帶夾套 |
-0.098 |
|
XJB-500L |
500L |
30 |
0-30 |
0-48 |
帶夾套 |
-0.098 |
|
XJB-1000L |
1000L |
37 |
0-23 |
0-48 |
帶夾套 |
-0.098 |
|
XJB-1500L |
1500L |
45 |
0-23 |
0-40 |
帶夾套 |
-0.098 |
|
XJB-2000L |
2000L |
55 |
0-23 |
0-40 |
帶夾套 |
-0.098 |
